- Поставьте манипулятор на ровную поверхность. Убедитесь, что вокруг него (в радиусе 0,5 метра) нет никаких лишних предметов.
- Переведите тумблер включения питания манипулятора в положение "0" (выключено).
- Установите нужный сменный модуль.
- Выберите, как вы хотите подключить манипулятор:
- Подключите блок питания к манипулятору и к розетке.
- Подключите монитор к манипулятору. Вставьте кабеля HDMI монитора в соответствующий разъем манипулятора.
- Подключите элементы управления (мышь, клавиатура) в разъем USB на панели манипулятора.
- Переведите тумблер включения питания манипулятора в положение "|" (включено).
- На мониторе отобразится загрузка ubuntu.
Прозвучит сигнал "Система запущена. Внимание начинается процесс калибровки. Будьте осторожны, не касайтесь манипулятора и убедитесь, что посторонние предметы не помешают движению устройства. Калибровка начнется через 5 4 3 2 1". Запустится калибровка: манипулятор должен сначала поднять стрелу вверх, затем совершить повороты влево вправо и остановиться в исходном положении. По окончанию калибровке прозвучит сигнал: "Калибровка прошла успешно".
П р и м е ч а н и е
Исходное положение манипулятора (или нулевое положение) – это стартовая позиция для манипулятора при его включении.
При некорректной работе системы манипулятора, он возвращается к стартовой позиции, затем повторяет операцию. Это помогает манипулятору всегда иметь точку отсчета для работы.

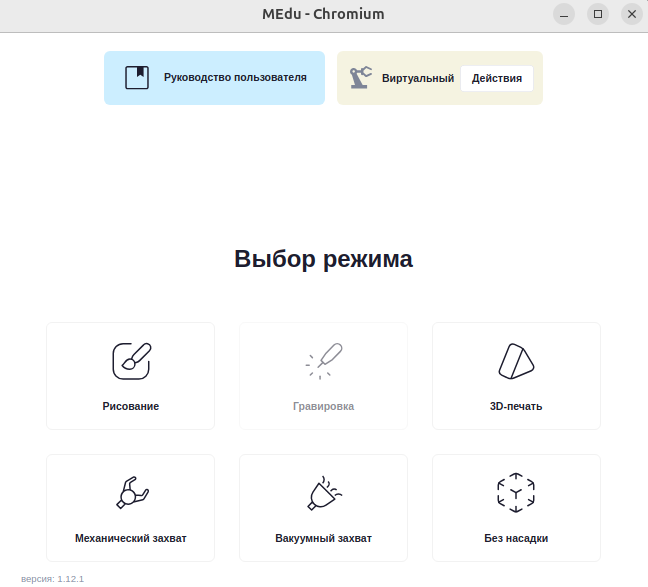

После загрузки рабочего стола автоматически запустится приложение Promobot M Control.
В н и м а н и е!
При первом запуске M Edu необходимо установить последнюю версию приложения. Инструкция по обновлению описана в разделе 5.7 Обновление Promobot M Control.
- Подключите блок питания к манипулятору и к розетке.
- Переведите тумблер включения питания манипулятора в положение "|" (включено).
Перед включением манипулятора прозвучит сигнал "Система запущена. Внимание начинается процесс калибровки. Будьте осторожны, не касайтесь манипулятора и убедитесь, что посторонние предметы не помешают движению устройства. Калибровка начнется через 5 4 3 2 1". Запустится калибровка: манипулятор должен сначала поднять стрелу вверх, затем совершить повороты влево вправо и остановиться в исходном положении. По окончанию калибровке прозвучит сигнал: "Калибровка прошла успешно".
П р и м е ч а н и е
Исходное положение манипулятора (или нулевое положение) – это стартовая позиция для манипулятора при его включении.
При некорректной работе системы манипулятора, он возвращается к стартовой позиции, затем повторяет операцию. Это помогает манипулятору всегда иметь точку отсчета для работы.
На ПК откройте веб-браузер:
Chrome, если используете ОС Windows;
Chromium, если используете ОС Linux.

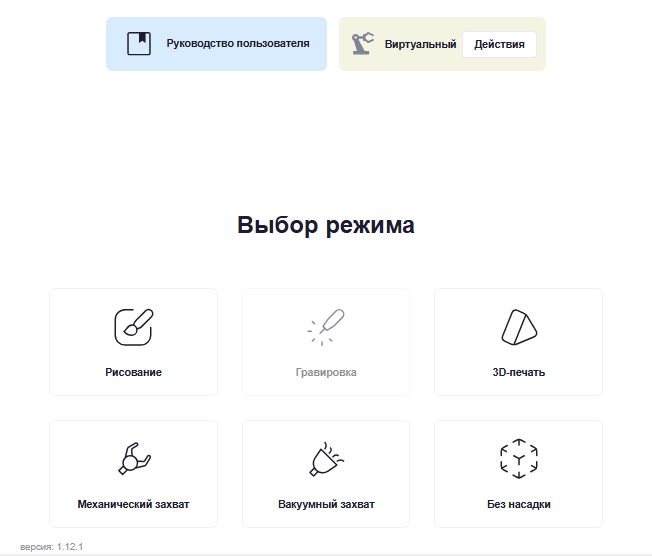

В адресной строке введите ip‑адрес манипулятора "10.5.0.2". Отобразится веб-интерфейс приложения Promobot M Control.
После включения манипулятора и запуска приложения подключите манипулятор:

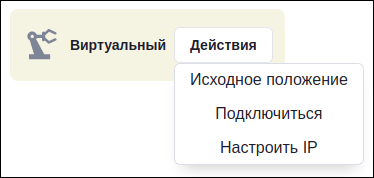

- Нажмите кнопку "Действия" – "Подключиться".
- Статус подключения к манипулятору изменится на "Подключен". Манипулятор готов к работе.

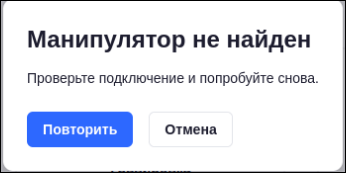

В случае не успешного подключения, отобразится уведомление "Манипулятор не найден. Проверьте подключение и попробуйте снова".
Нажмите кнопку "Повторить" для повторного подключения после проверки либо "Отмена" для закрытия уведомления.
Далее см. "Приложение Promobot M Control".
Для выключения манипулятора перейдите в раздел "Выключение M Edu".
