Blockly – это способ управления манипулятором с помощью визуального языка программирования Google Blockly. Можно создавать алгоритмы и задавать поведение устройства, перетаскивая блоки с командами.

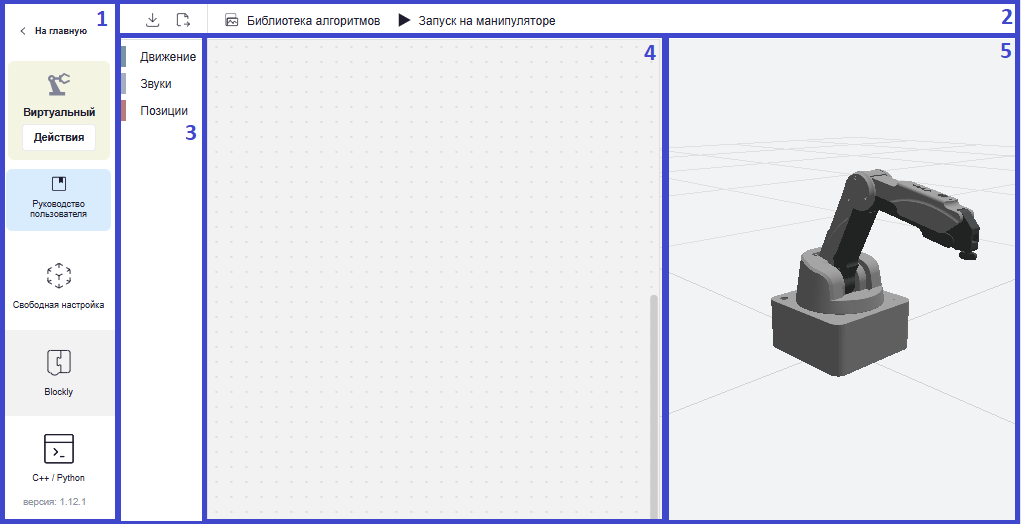

Панель управления Blockly:

1. Панель для перехода к другим способам настройки – позволяет вернуться в Главное меню, подключить/отключить манипулятор, открыть данное руководство пользователя и перейти в другой способ настройки.

2. Кнопки быстрого действия:

   	скачать алгоритм программы в текстовом формате
   	открыть список готовых алгоритмов
   	загрузить алгоритм программы в текстовом формате
   	запуск на манипуляторе




3. Библиотека блоков – содержит разделы блок-команд.
4. Рабочая область – область для построения алгоритма.
5. Виртуальная среда – воспроизводит движения настоящего манипулятора в виртуальной среде. С помощью курсора мыши виртуальный манипулятор можно приблизить, отдалить и рассмотреть со всех сторон.

Для построения алгоритма выберите нужную нужнsq блок -команду из библиотеки блоков и с помощью курсора перетащите его в рабочую область.

• Раздел "Движение":
  • "Переместиться в точку X за t секунд", где X – это выбор позиции, t – это время движения манипулятора;
  • "Подождать t секунд", где t – это время ожидания манипулятора;

  • "Вакуумный захват Включен/Выключен" – включение насоса либо выключение насоса.

  • "Повернуть насадку на Nº" – изменить угол поворотного узла J4, где N – угол разворота поворотного модуля инструмента.

• Раздел "Звуки":
  • "Воспроизвести аудио {sound, start, finish, wait} Фоновое воспроизведение {флаг}", где sound – звук, start – начинать, finish – заканчивать, wat – что, флаг – воспроизвести выбранное аудио с возможностью фонового воспроизведения.



• Раздел "Позиции" содержит кнопку "Добавить позицию", при нажатии на которую открывается форма для создания позиции манипулятора.


Image Removed

• Image Added

  панель
  borderStyle none
  Форма содержит:

• "Наименование" – это X в "Переместиться в точку X за t секунд"; "Продолжительность, сек" – это t в "Переместиться в точку X за t секунд"; "Life-режим" – разрешает движение манипулятора только по кнопке "Запуск на манипуляторе". "Настроить поворот" – настройка позиции стрелы манипулятора двумя способами: "Градусы" – настройка позиции путем определения значения угла поворотного узла; "Координаты" – настройка позиции в трехмерной системе координат. Image Added "Сохранить" – сохранить позицию. "Остановка" – остановить манипулятор во время настройки позиции.




• Раздел "Циклы":
  • "Постоянно выполнять действия", используется совместно с блоками из других разделов.
  • "Количество раз N Выполнять действия", где N – количество повторений совместно используемого блока.

Image Added

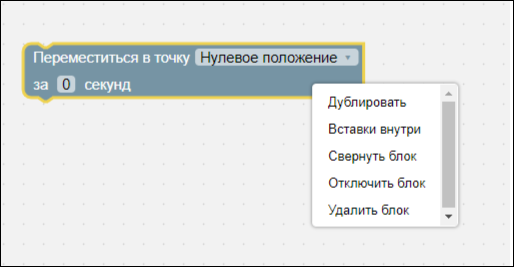

При нажатии на блок-команду правой кнопкой мыши блок можно изменять.

Процесс построения алгоритма:

• Создайте позиции, то есть точки, между которыми манипулятор будет выполнять перемещение.
• Добавьте в рабочую область блоки

• из раздела "Движение" – в

• каждом блоке должна быть указана позиция, в которую необходимо переместиться.
• Добавьте в рабочую область блоки

• "Подождать t секунд" и "Воспроизвести аудио {sound, start, finish, wait} Фоновое воспроизведение {флаг}".
• Соедините

• блоки друг с другом в правильном порядке, чтобы движение между точками выполнялось последовательно.

Можно использовать Библиотеку алгоритмов – содержит готовые алгоритмы:

• Нажмите кнопку "Библиотека алгоритмов". Отобразится форма выбора алгоритма.

  Image Modified
• Выберите алгоритм и нажмите кнопку "Выбрать". Готовый алгоритм отобразится в рабочей области.

  Image Modified
• Запустите выполнение алгоритма на манипуляторе, нажав кнопку "Запуск на манипуляторе".
