Модуль 3D-печати предназначен для печати 3D-объектов PLA‑филаментом.

Модуль состоит из следующих компонентов:

  1. Экструдер (блок подачи PLA-филамента);
  2. Печатающая головка;
  3. Тефлоновая трубка для подачи PLA-филамента;
  4. Держатель для катушки с PLA‑филаментом;
  5. Защитное стекло.

Принцип работы: экструдер через тефлоновую трубку подает пластиковую нить (PLA-филамент) в печатающую головку. Там нить нагревается до нужной температуры, становится жидкой и наносится на защитное стекло. Манипулятор двигает печатающую головку так, чтобы получилась нужная фигура.

Установка и подключение модуля 3D-печати:

Все монтажные работы допускается производить только на обесточенном оборудовании.
  1. Установка и подключение печатающей головки:
    1. Возьмите печатающую головку и приведите ее в рабочее положение.
    2. Установите печатающую головку в блок инструмента и закрепите винтом.
    3. Провод нагревательного элемента подключите к разъему 12V OUT на панели разъемов для подключения внешних устройств.
    4. Провода датчика температуры и вентилятора подключите к разъемам 1. TEMP и 2. FAN на стреле манипулятора.

  2. Установка и подключение экструдера:

    Для осуществления тестовой печати в комплект также входят 10 метров PLA-филамента.
    1. Возьмите тефлоновую трубку и с помощью фитинговых держателей присоедините одни конец к печатающей головке, а другой к экструдеру.
    2. Установите катушку PLA‑филамента с держателем на стол (при наличии).
    3. Возьмите экструдер и открутите на нем прижимной винт, откройте его.
    4. Возьмите пластиковую нить и заправьте ее через экструдер по тефлоновой трубке до печатающей головке (до упора).
    5. Закройте экструдер и закрутите на нем прижимной винт.
    6. Подключите провода экструдера к разъему STEPPER на панели разъемов для подключения внешних устройств.
  3. Подготовка поверхности для 3D-печати:
    1. Расположите защитное стекло на поверхности стола в 10 см от корпуса манипулятора и закрепите его бумажным скотчем к столу.
    2. Наклейте в центр стекла бумажный скотч 10х10 см для того, чтобы объект при печати не приклеился к стеклу.

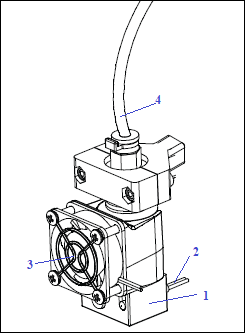

Печатающая головка, где 1 – нагревательный элемент; 2 – датчик температуры; 3 – вентилятор; 4 – тефлоновая трубка

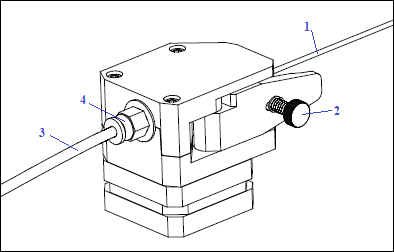

Экструдер, где 1 – нить PLA-филамента; 2 – прижимной винт; 3 – тефлоновая трубка; 4 –  фитинговый держатель

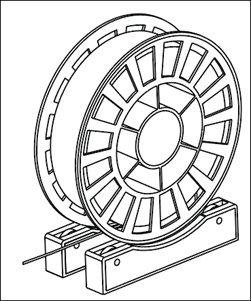

Держатель и катушка с PLA‑филаментом
